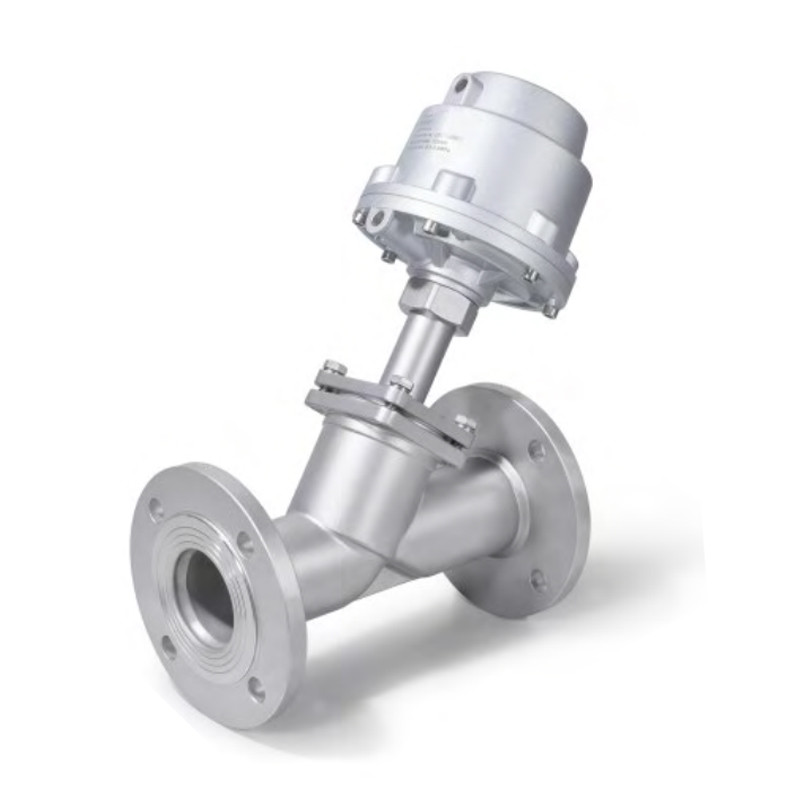

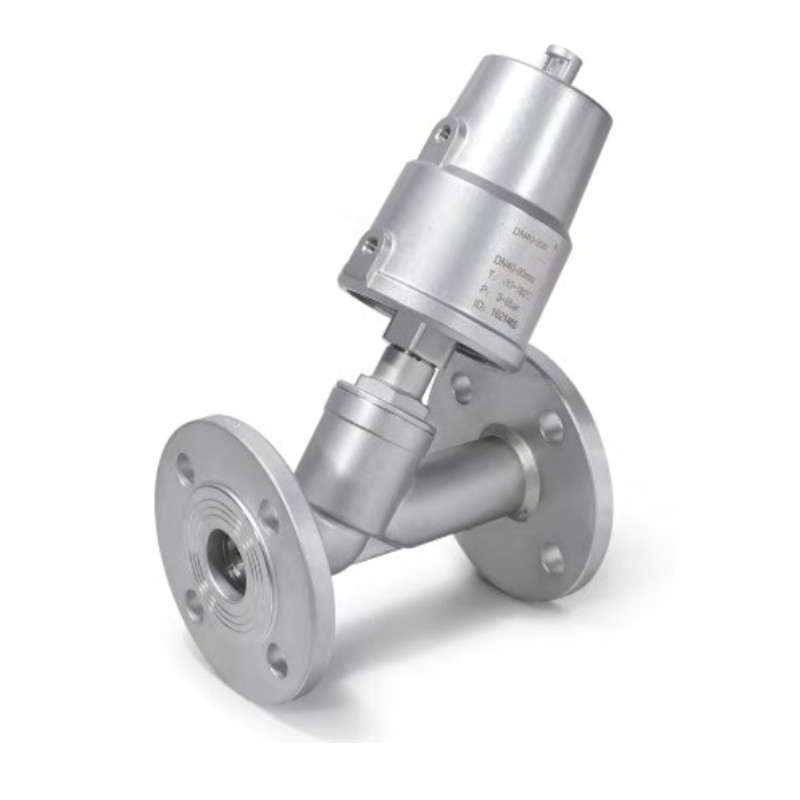

Y Type Pnumatic Angle Seat Valve อะไหล่เครื่องจักร EPS
ข้อดี
1.ฟลักซ์ขนาดใหญ่ ความต้านทานต่ำ ป้องกันค้อนน้ำ.
2.Y-type เพิ่มฟลักซ์ 30% และทำให้การไหลราบรื่นขึ้น
3.ชีวิตการทำงานที่ยาวนาน
4.ก้านปรับและหล่อลื่นตัวเองโดยอัตโนมัติ ช่วยลดความจำเป็นในการบำรุงรักษา
5.ตัวกระตุ้นสแตนเลสสามารถหมุนได้ 360° เพื่อการใช้งานที่ยืดหยุ่น
หลักการทำงาน
วาล์วปิดอยู่ (เปิด) โดยแรงสปริงในสถานะปกติ เมื่อลูกสูบถูกกระตุ้นด้วยอากาศอัด วาล์วจะเปิดขึ้น (ปิด) สำหรับประเภทการทำงานสองทาง วาล์วจะเปิดและปิดโดยลมอัด
| SPEC | ตัวกระตุ้น | คิว | อา | บี | หลี่ | ค | ชม | ΦE | n-ΦF | ΦM | ΦN | ΦP | α |
| DN15 | 40 | 1/8" | 135 | 125 | 130 | 2 | 14 | 65 | 4-14 | 16 | 45 | 95 | 45 |
| 50 | 145 | 140 | |||||||||||
| D20 | 50 | 165 | 140 | 150 | 14 | 75 | 19 | 56 | 105 | ||||
| DN25 | 50 | 170 | 145 | 160 | 14 | 85 | 26 | 65 | 115 | ||||
| 63 | 190 | 175 | |||||||||||
| DN32 | 63 | 190 | 188 | 180 | 16 | 100 | 4-18 | 31 | 78 | 140 | |||
| 90 | 230 | 235 | |||||||||||
| DN40 | 63 | 206 | 190 | 200 | 3 | 16 | 110 | 38 | 84 | 150 | |||
| 90 | 250 | 240 | |||||||||||
| DN50 | 63 | 235 | 195 | 230 | 16 | 125 | 49 | 100 | 165 | ||||
| 90 | 277 | 245 | |||||||||||
| 125AL | 1/4" | 330 | 310 | ||||||||||
| DN65 | 90 | 1/8" | 330 | 280 | 290 | 18 | 145 | 66 | 120 | 185 | |||
| 125AL | 1/4" | 375 | 330 | ||||||||||
| DN80 | 125AL | 380 | 355 | 310 | 20 | 160 | 78 | 135 | 200 | 22.5 | |||
| DN100 | 125AL | 420 | 395 | 350 | 20 | 180 | 96 | 155 | 215 | 22.5 |
