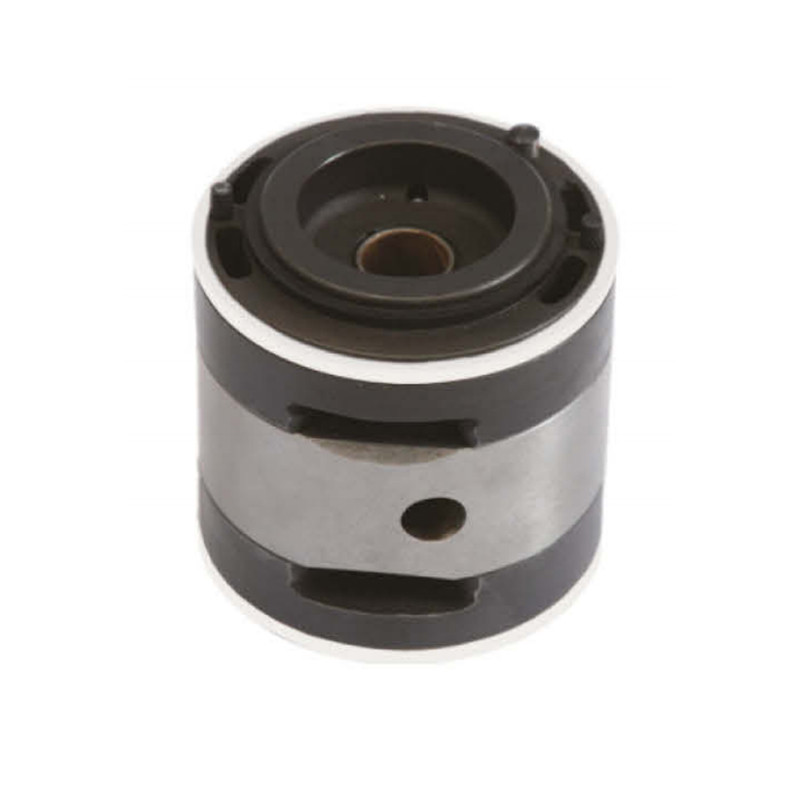

ปั๊มไฮดรอลิกเดี่ยวหรือคู่และตลับปั๊ม
PFE Series Pin Type ปั๊มใบพัด
รหัสรุ่น

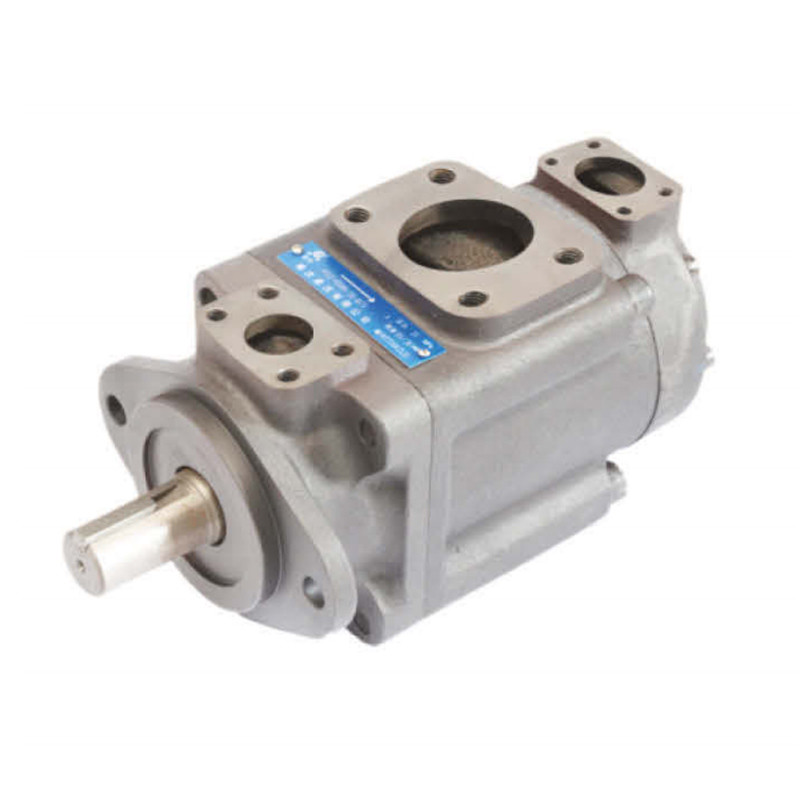

| PFED- | 4131 | 045/ | 022/ | 1 | ดี | ถึง |
| PFED ซีรีส์คงที่ การกระจัด ปั๊มใบพัด |
ชุด | ปั๊มคู่ที่ใหญ่กว่า ปริมาณการกระจัด การกระจัดทางเรขาคณิตด้านข้าง (มล. / r) |
ปั๊มคู่เล็กลง ปริมาณการกระจัด การกระจัดทางเรขาคณิตด้านข้าง (มล. / r) |
ประเภทเพลา | ทิศทางของ การหมุน(ดู จากปลายเพลา) |
การวางแนวพอร์ต |
| PFE ซีรีย์ปั๊มคู่ |
32 | 16,22,28,36,44 | 5,6,8,10,12,16 | ชนิด 1 สูบ (มาตรฐาน) แบบ 2 สูบ (ISO/DIS3019) แบบ 3 สูบ (แรงบิดสูง) ชนิด 5 ร่อง |
D:CW S:CCW |
ดูตารางการวางแนวพอร์ต {พอร์ตขาเข้าและทางออกสองพอร์ตสามารถวางในตำแหน่งที่สัมพันธ์กันได้สามสิบสองตำแหน่ง: ถึง,VG |
| 42 | 29,37,45,56,70,85 | 5,6,8,10,12,16 | ||||
| 43 | 29,37,45,56,70,85 | 16,22,28,36,44 | ||||
| 52 | 90,110,129,150 | 5,6,8,10,12,16 | ||||
| 53 | 90,110,129,150 | 16,22,28,36,44 | ||||
| 54 | 90,110,129,150 | 29,37,45,56,70,85 |

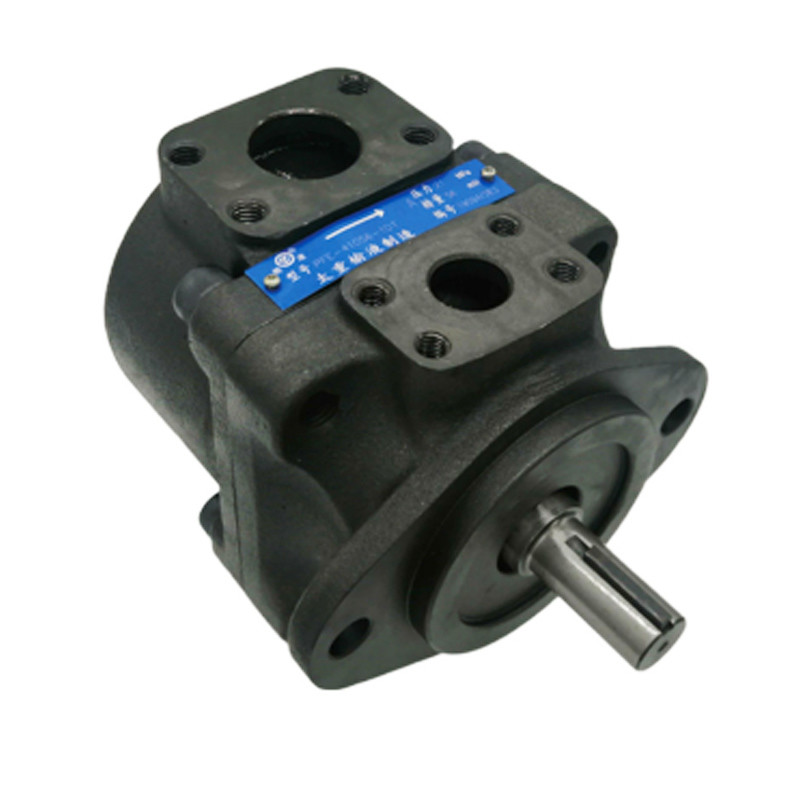

| PFE- | 41 | 045/ | 1 | ดี | ถึง |
| ซีรีส์ PFE ได้รับการแก้ไขแล้ว การกระจัด ปั๊มใบพัด |
ชุด | เรขาคณิตปั๊มเดียว การกระจัด (มล./รอบ) |
ประเภทเพลา
|
ทิศทางของ การหมุน(ดู จากปลายเพลา) |
การวางแนวพอร์ต |
| PFE ซิกเกิ้ลปั๊มซีรีส์ |
21 | 5,6,8,10,12,16 | ชนิด 1 สูบ (มาตรฐาน) แบบ 2 สูบ (ISO/DIS3019) แบบ 3 สูบ (แรงบิดสูง) ชนิด 5 ร่อง |
D:CW S:CCW |
ดูตารางการวางแนวพอร์ต {พอร์ตขาเข้าและทางออกสามารถวางในตำแหน่งที่สัมพันธ์กันได้สี่ตำแหน่ง:T,V,U,W |
| 31 | 16,22,28,36,44 | ||||
| 41 | 29,37,45,56,70,85 | ||||
| 51 | 90,110,129,150 | ||||
| 61 | 160,180,200,224,250 | ||||
| 22 | 8,10,12 | ||||
| 32 | 22,28,36, | ||||
| 42 | 45,56,70 | ||||
| 52 | 90,110,129 |
