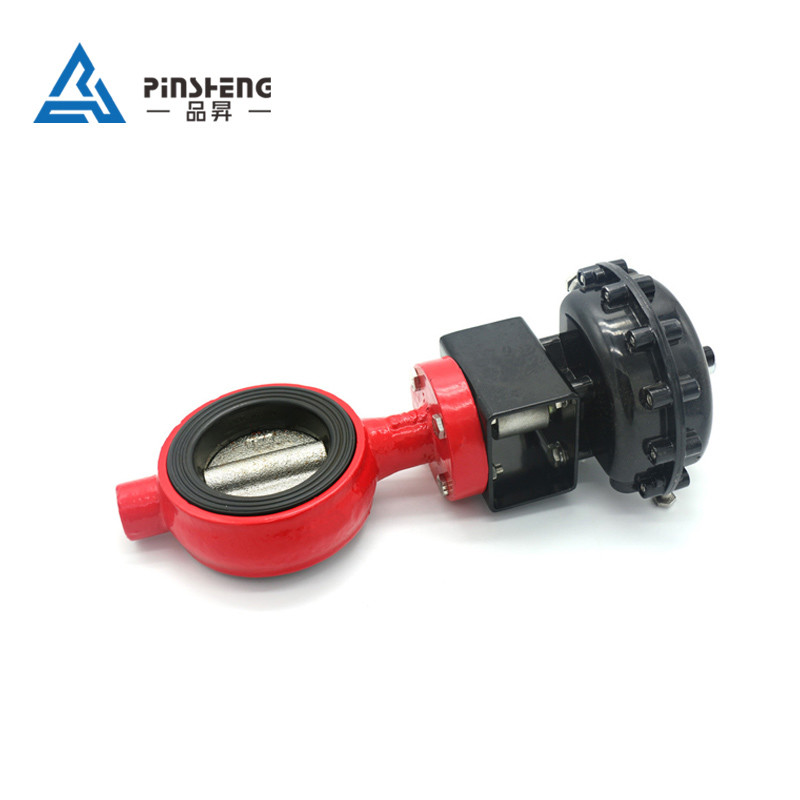

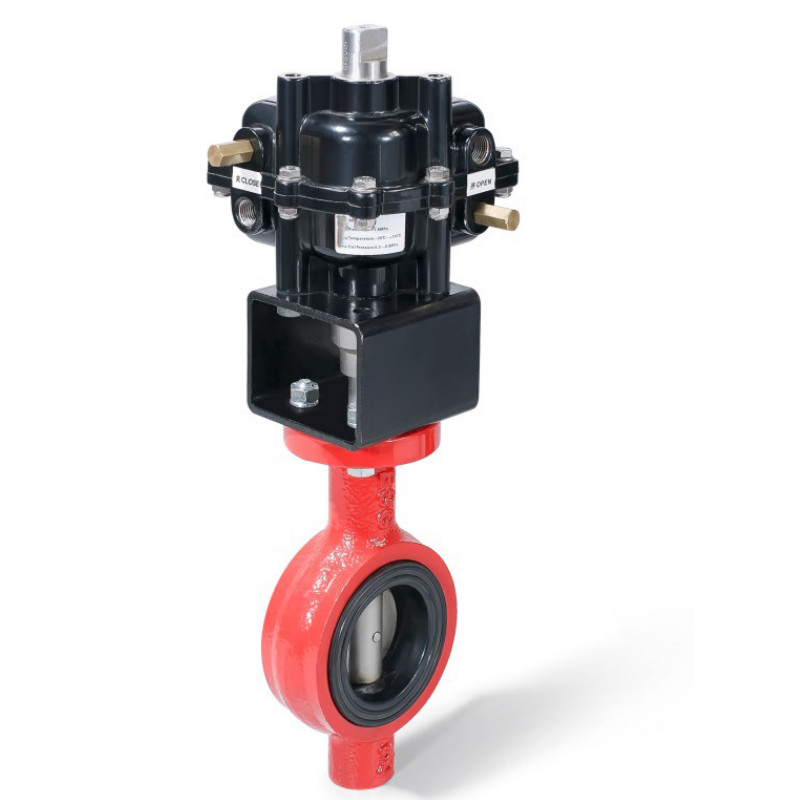

นิวเมติกวาล์วผีเสื้ออะไหล่เครื่อง EPS

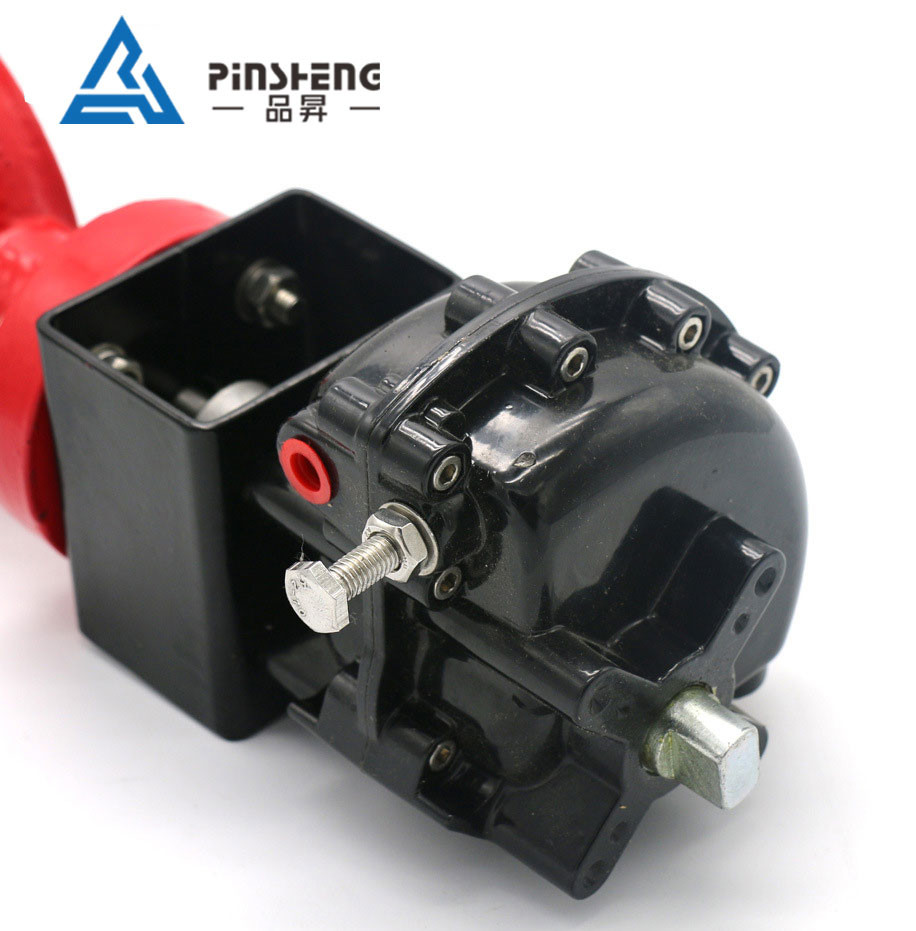

ลมอัดบังคับให้ใบมีดทำการเคลื่อนที่แบบลูกสูบ เพื่อให้วาล์วเปิดและปิด การออกแบบกระบอกโรตารี่ของใบมีดที่ไม่เหมือนใครคือชิ้นส่วนนิวเมติกแบบโรตารี่ในอุดมคติ เพื่อให้แน่ใจว่าการทำงานที่มั่นคง อายุการใช้งานยาวนาน และประสิทธิภาพสูง
SPEC | ความกดดัน ของงาน(Mpa) |
ควบคุม ความดัน (Mpa) |
ล. (มม.) | อืม) | H1 (มม.) | H2 (มม.) | Φd (มม.) | ΦD (มม.) | น้ำหนัก (กิโลกรัม) |
DN50 | 0-1.6 | 0.3-0.8 | 38 | 372 | 110 | 75 | 52 | 102 | 4.7 |
DN65 | 0-1.6 | 0.3-0.8 | 38 | 380 | 117 | 76 | 66.5 | 110 | 4.8 |
DN80 | 0-1.6 | 0.3-0.8 | 42 | 395 | 120 | 89 | 76.5 | 128 | 5.3 |
DN100 | 0-1.6 | 0.3-0.8 | 48 | 442 | 144 | 110 | 100.5 | 160 | 7.7 |
DN125 | 0-1.6 | 0.3-0.8 | 48 | 468 | 156 | 124 | 125 | 185 | 8.1 |
DN150 | 0-1.6 | 0.3-0.8 | 52 | 468 | 156 | 124 | 152.5 | 218 | 10.8 |
